       光譜分析儀的主要作用就是將光源發射出來的具有各種波長的輻射能按波長順序展開，以求獲得光譜，如果根據色散元件的不同，可以將光譜儀分為棱鏡光譜儀，光柵光譜儀和干涉光譜儀三類，下面我們一起來看一下這三種。

       棱鏡光譜儀

       棱鏡光譜儀是利用棱鏡對不同波長輻射的折射率不同進行分光。根據所用棱鏡材料的不同可分為玻璃棱鏡光譜儀，石英棱鏡光譜儀和螢石棱鏡光譜儀。

       光柵光譜儀

       光柵光譜儀是利用光的衍射現象進行分光。根據光柵光學面形狀的不同，可分為平面光柵光譜儀和凹面光柵光譜儀；根據光柵的結構，可分為反射光柵和透射光柵光譜儀；按光柵刻制方式的不同，又可分為機刻光柵和全息光柵光譜儀。

       什么是光柵裝置？

       光柵裝置是指將入射狹縫、準光鏡、光柵、成像物鏡和出射狹縫等部件裝置成光譜儀的型式。光柵裝置類型很多，常用的有平面光柵裝置和凹面光柵裝置。

       (1)平面光柵裝置 對平面光柵裝置來說，準光鏡、成像物鏡是不可少的，垂直對稱式平面光柵裝置，又稱艾伯特-法斯提裝置，是平面光柵光電光譜儀中常用的；還有水平對稱式裝置，又稱切爾尼-特納裝置，主要用于單道掃描型平面光柵光電光譜儀。

       (2)凹面光柵裝置 自從羅蘭提出凹面光柵有關羅蘭圓成像理論之后，出現了不少凹面光柵裝置，如羅蘭裝置、帕邢-龍格裝置和瓦茲混斯裝置。在這一些裝置中凹面光柵既是色散元件，又具準光及聚焦作用。這類裝置結構簡單，使用波長范圍寬，已廣泛應用于真空型多道直讀光量計。

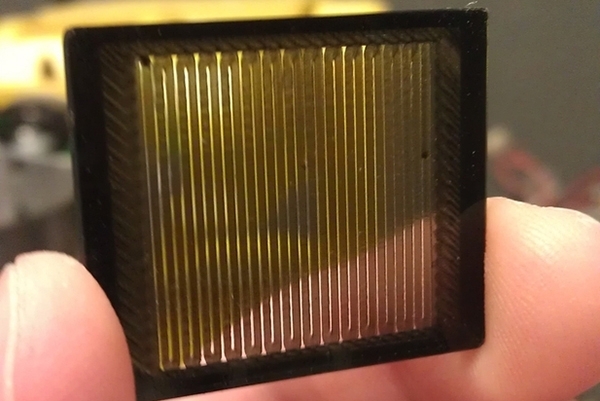

一種全息衍射光柵

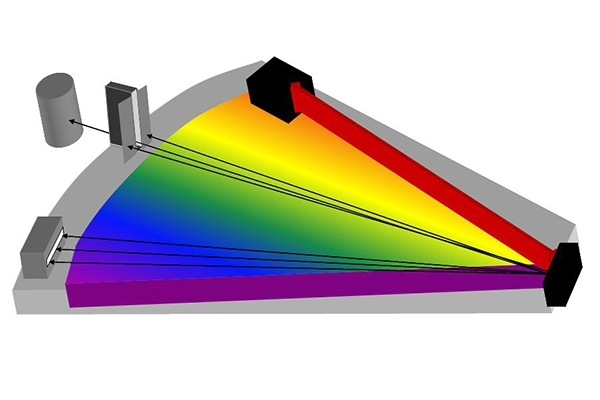

光譜分析儀的分光原理

       干涉光譜儀

       干涉光譜儀是利用光的干涉原理設計的，這類儀器常用于高分辨光譜學研究，又稱為高分辨光譜儀。發射光譜分析常用的高分辨光譜儀，有中階梯光柵光譜儀和法布里-珀羅干涉光譜儀等。
