久热精品男人的天堂在线视频_欧美最猛性xxxx免费_亚洲狠狠婷婷综合久久久久_中文欧美一级强

       元素濃度的分析，是火花直讀光譜儀的重要作用，快速、穩(wěn)定、價(jià)格低是其重要特點(diǎn)，在鑄造冶金單位，使用火花直讀光譜儀可作為快速分析鋼樣中各元素的指導(dǎo)方案。如果想要直讀光譜儀的檢測(cè)穩(wěn)定，其中的關(guān)鍵零部件必不可少。

       直讀光譜儀中激發(fā)臺(tái)是一個(gè)重要部位，其由鎢電極、激發(fā)臺(tái)板、試樣卡鉗等組成。

       鎢電極：

       鎢電極按照電極直徑分，有2，4，6mm；按照電極尖角度分有30°，60°和90°。電極細(xì)、電極尖角度小的優(yōu)點(diǎn)在于分析檢測(cè)限低，但是缺點(diǎn)是電極損耗較大，電極尖容易變形，電極與試樣之間的距離容易變化，導(dǎo)致分析精度下降。

       建議：電極免清理次數(shù)當(dāng)然越多越好，如果分析試樣頻率較高，試樣量較大，光譜儀用于生產(chǎn)控制，還是考慮6mm，90°的電極比較好；2mm，30°電極適用于試樣量少的研究部門使用。

       激發(fā)臺(tái)板：

       分析的試樣放置在激發(fā)臺(tái)板上，由于激發(fā)過(guò)程中產(chǎn)生的熱量基本集中在試樣和激發(fā)臺(tái)板上，加上激發(fā)腔體內(nèi)的氬氣壓力，所以激發(fā)臺(tái)板受熱后容易變形，影響到分析精度。目前各廠商設(shè)計(jì)的激發(fā)臺(tái)板都不相同，結(jié)構(gòu)型式有整體式和鑲嵌式的，材質(zhì)有高硬度合金鋼和碳化鎢等，臺(tái)板厚度也不同。整體式的激發(fā)臺(tái)板散熱好，不易變形，但是加工精度要求高，價(jià)格較貴。另外，有些廠商通過(guò)加裝激發(fā)臺(tái)散熱系統(tǒng)解決變形問(wèn)題，散熱系統(tǒng)有加散熱片、風(fēng)冷、水冷方式。

       建議：分析頻度較高的設(shè)備適合使用高硬度激發(fā)臺(tái)板，采用整體式激發(fā)臺(tái)板或水冷散熱，風(fēng)冷散熱系統(tǒng)不適合在環(huán)境惡劣的場(chǎng)所。

直讀光譜儀的檢驗(yàn)檢測(cè)

       觀測(cè)部位：

       一般電極與試樣分析表面之間的分析間隙在3~4mm，激發(fā)等離子體靠近試樣分析表面處溫度大于10000 K，該部位離子光譜較多，測(cè)量背景較高（離子線的干擾），所以一般避免觀測(cè)這一部位來(lái)提高信噪比；等離子體中部溫度大約為5000K，是原子譜線集中部位，也是觀測(cè)部位。有些廠商設(shè)計(jì)了一個(gè)遮光板，在正常分析時(shí)，遮光板遮住高位的離子譜線部位；在分析離子譜線時(shí)，如C（133.5nm），將遮光板打開(kāi)。

       建議：提高分析檢測(cè)限涉及到的環(huán)節(jié)很多，優(yōu)化觀測(cè)部位只是眾多環(huán)節(jié)中的一部分，在分析超低碳（濃度小于10 ppm）時(shí)，遮光板起到很好的作用。

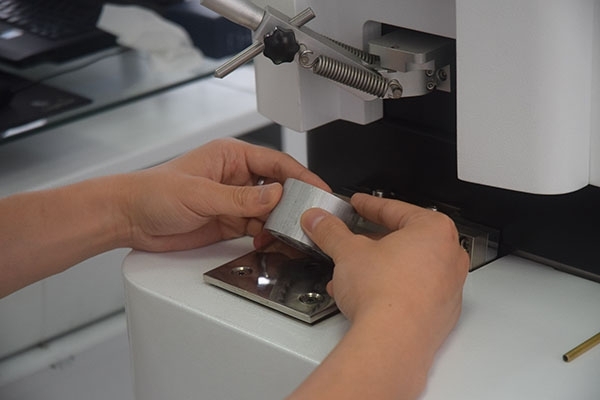

       試樣壓鉗：

       試樣壓鉗的作用就是用機(jī)械力把試樣固定在激發(fā)臺(tái)板上，使試樣分析面和臺(tái)板緊密結(jié)合，避免泄漏氬氣，并且保證試樣分析表面與鎢電極的距離保持-定。目前常用的壓鉗有氣動(dòng)、彈簧、彈簧片式的。
